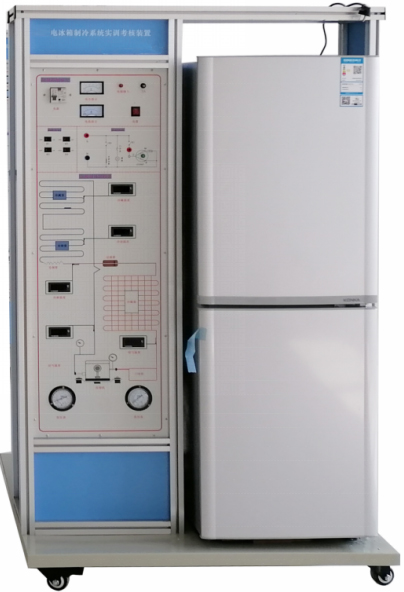

SB-S-TE型電冰箱制冷系統實訓考核裝置
一、電冰箱制冷系統實訓考核裝置概述：
電冰箱制冷系統實訓考核裝置是根據《中華人民共和國教育行業標準（制冷和空調運用與維修專業儀器設備配備標準）》，教育部"振興21世紀職業教育課程改革和教材建設規劃"的教學要求，結合生產實際和職業崗位的技能要求，按照職業學校的教學和實訓要求研制和開發的產品。
電冰箱制冷系統實訓考核裝置適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化》、《空氣調節技術與運用》等課程的教學與實訓。
適合制冷及相關專業初、中級工的鑒定及考核。
二、電冰箱制冷系統實訓考核裝置的技術參數
1.電源AC 220V±10% 50Hz
2.額定輸入功率 400W
3. 電冰箱總有效容積 118升
4.額定輸入電流 1A
4.制冷劑 R600a
5.外形尺寸（大約）1000×800×1700 mm
6.安全保護具有過壓、過流、漏電保護措施，符合國家相關標準。
7.環保材料選用符合國家相關環保標準
三、電冰箱制冷系統實訓考核設備功能特點
采用真實的電冰箱作為教學、實訓、考核對象，使學生能夠了解和掌握實際冰箱制冷系統的結構、工作原理及維修技能；
實驗臺架結構：底座2.0MM板金噴涂結構，框架為4040鋁材結構，中間隔板為：藍色。
1、壓力單元：壓縮機進、出口，安裝了壓力表，可測量壓縮機故障時、工作時的壓力變化。
2、故障設定：老師可在電冰箱制冷系統上設置相應的故障點；在制冷系統中設置加裝電磁閥設定故障，學生通過對故障現象及各測量點的溫度、壓力數值變化的綜合分析來判定故障點的位置并排除故障
3、溫度顯示單元 可以直接顯示各測量儀表所測點的位置，學生可以更加直觀地了解制冷系統運行數據變化情況；
3.1壓縮機出口溫度；
3.2冷凝器出口溫度；
3.3壓縮機進口溫度；
3.4冷藏室溫度；
3.5冷凍室溫度；
4、制冷流程圖：流程圖為多種彩色表示，高壓為紅色。低壓為藍色，分別對應制冷劑在系統中的溫度關系。
四、電冰箱制冷系統實訓考核裝置提供的實訓項目：
常握實際冰箱制冷系統的結構、工作原理及維修技能；
制冷系統的檢測
故障點的查找及排除
制冷系統制冷劑過多故障；
制冷系統毛細管臟堵塞；
制冷系統冷凝器出口堵塞；
制冷系統高壓低壓串氣故障；
制冷系統回氣管堵塞；
制冷系統制冷劑過少故障；
五、裝置的配置
|
序號 |
名稱 |
主要技術指標 |
數量 |
單位 |
備注 |
|
1 |
電冰箱制冷系統考核臺臺架 |
|
1 |
套 |
|
|
2 |
電冰箱制冷系統流程板 |
|
1 |
塊 |
|
|
3 |
電冰箱 |
|
1 |
臺 |
|
|
4 |
溫度表 |
|
4 |
只 |
|
|
5 |
壓力表 |
MF－35 |
2 |
只 |
指針式 |
|
6 |
電壓表 |
|
1 |
只 |
|
|
7 |
電流表 |
|
1 |
只 |
|
|
8 |
冰箱制冷流程板 |
|
1 |
塊 |
|
|
