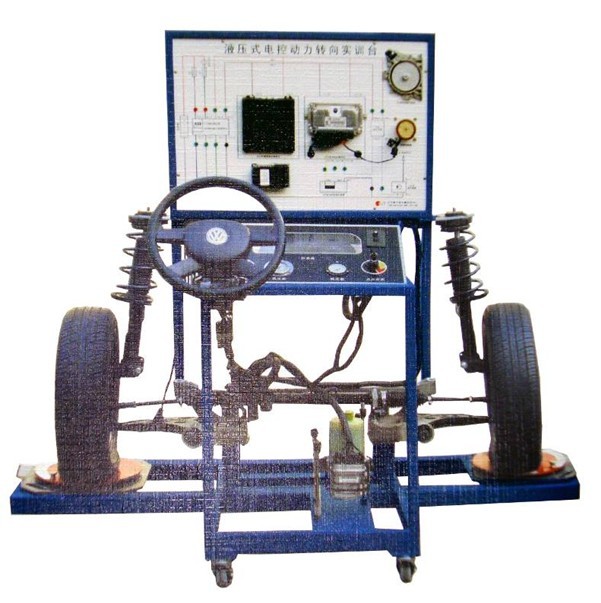

電控液壓助力轉向與前懸掛實訓臺（POLO）
電控液壓助力轉向與前懸掛實訓臺簡介
該實訓臺由POLO原廠電控液壓助力式方向機、控制電腦、儀表及網關電腦、減震器、方向盤、輪胎、可移動式臺架等組成。采用POLO原廠電控液壓助力式轉向系統實物為基礎，充分展示汽車轉向系統的組成結構和工作過程。適用干中高等職業技術院校、普通教育類學院和培訓機構對汽車底盤轉向系統的理論和維修實訓的教學需要。功能齊全、操作方便、安全可靠。
（二）結構組成
POLO原廠電控液壓助力式方向機、控制電腦、儀表及網關電腦、車速及曲軸傳感器、減震器、方向盤及傳感器、輪胎、彩色原理面板圖、可移動式臺架等。
（三）功能特點
1．電壓表顯示車速及發動機轉速等信號值；實訓臺面板上繪有與原車線束色彩一致的彩色噴繪電路圖，并覆蓋有機玻璃保護；實訓臺面板上安裝有檢測端子，可直接在面板上檢測各傳感器、執行器、控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
2．刻度盤顯示轉向角度大小（選裝）；
3．可進行前輪定位檢測與調整；
4．萬向腳輪臺架，便于移動教學
5．演示原車轉向系統的工作過程。
6．演示電控液壓助力式系統的原理、作用、變化。
7．前輪定位三要素的調整和作用。
8．演示懸掛系統工作情況。
9．拆裝實操。
10．故障模擬系統可模擬實際運行工況，設置多種常見故障。具體內容詳見故障模擬設置裝置說明。
11．.底架部分采用鋼性結構焊接，表面烤漆工藝，帶自鎖腳輪，安全可靠；
12．實訓配備有使用說明書及相關資料。
（四）技術參數
1500mm × 1000mm × 1200mm(長×寬×高)
電源：蓄電池60AH/12V
汽車底盤實訓系列
|
序號 |
產品名稱 |
車型 |
產品型號 |
|
1 |
帕薩特自動變速器實訓臺 |
B5 |
SB-QC301 |
|
2 |
桑塔納01N自動變速器實訓臺 |
01N |
SB-QC301B |
|
3 |
捷達01M自動變速器實訓臺 |
01M |
SB-QC302 |
|
4 |
奧迪01V自動變速器實訓臺 |
01V |
SB-QC303 |
|
5 |
別克自動變速器實驗臺（4T65E） |
AT65E |
SB-QC304 |
|
6 |
豐田自動變速器實訓臺 |
A340E |
SB-QC305 |
|
7 |
本田雅閣自動變速器實訓臺 |
MPOA |
SB-QC306 |
|
8 |
汽車無極變速器（CVT）實驗臺 |
本田飛度CVT |
SB-QC307 |
|
9 |
重卡電控氣壓自動變速器實訓臺 |
重卡 |
SB-QC308 |
|
10 |
辛普森（Simpson）自動變速器傳動系統實訓臺 |
豐田 |
SB-QC309 |
|
11 |
拉維奈爾赫（Ravigneaux）自動變速器傳動系統實訓臺 |
大眾 |
SB-QC310 |
|
12 |
平行軸自動變速器傳動系統實訓臺 |
本田 |
SB-QC311 |
|
13 |
萊佩萊捷輪系（Leplletier）自動變速器實訓臺 |
VW速騰6AT |
SB-QC312 |
|
14 |
雙離合系統（干式DSG）自動變速器實訓臺 |
高爾夫DSG |
SB-QC313 |
|
15 |
雙離合系統（濕式DSG）自動變速器實訓臺 |
VW邁騰DSG |
SB-QC314 |
|
16 |
手動變速器解剖運行實訓臺（前驅動式） |
大眾普桑 |
SB-QC315 |
|
17 |
手動變速器解剖運行實訓臺（后驅動式） |
金杯 |
SB-QC316 |
|
18 |
六檔手動變速器實訓臺 |
貨車 |
SB-QC317 |
|
19 |
豐田A341E變速器實訓臺 |
A341E |
SB-QC318 |
|
20 |
豐田卡羅拉變速器實訓臺 |
U250E |
SB-QC318B |
|
21 |
豐田威馳變速器實訓臺 |
U540E |
SB-QC318C |
|
22 |
手自一體變速器實訓臺 |
江淮同悅AMT |
SB-QC319 |
|
23 |
QQ自動變速器實訓臺 |
QQ AMT |
SB-QC320 |
|
24 |
吉利自動變速器實訓臺 |
吉利AMT |
SB-QC321 |
|
25 |
離合器總成實驗臺 |
大眾/金杯 |
SB-QC322 |
|
26 |
汽車液壓剎車系統實訓臺 |
大眾或者豐田 |
SB-QC323 |
|
27 |
汽車氣壓剎車系統實訓臺 |
輕卡 |
SB-QC324 |
|
28 |
ABS防抱死制動系統實訓臺 |
桑塔納2000 |
SB-QC325 |
|
29 |
ABS/ASR制動系統實訓臺 |
寶來ABS/ASR |
SB-QC326 |
|
30 |
ABS/ESP制動系統實訓臺 |
帕薩特V62.8L |
SB-QC327 |
|
31 |
氣壓ABS制動系統實訓臺 |
重卡 |
SB-QC328 |
|
32 |
汽車機械轉向與前懸掛實訓臺 |
國產 |
SB-QC329 |
|
33 |
液壓助力轉向與前懸掛實訓臺 |
桑塔納2000 |
SB-QC330 |
|
34 |
電控（電動）助力轉向與前懸掛實訓臺 |
長安 |
SB-QC331 |
|
35 |
電控（電動）助力轉向與前懸掛實訓臺 |
本田飛度 |
SB-QC332 |
|
36 |
電控液壓助力轉向與前懸掛實訓臺 |
LS400 |
SB-QC333 |
|
37 |
電控液壓助力轉向與前懸掛實訓臺 |
POLO |
SB-QC334 |
|
38 |
液壓助力轉向與前懸掛實訓臺（帕薩特B5） |
帕薩特B5 |
SB-QC335 |
|
39 |
電子控制四輪轉向系統與前懸掛實訓臺 |
豐田 |
SB-QC336 |
|
40 |
凌志400電控懸架系統實訓臺 |
凌志400 |
SB-QC337 |
|
41 |
汽車懸架綜合演示臺 |
綜合 |
SB-QC338 |
|
42 |
組合式獨立懸架系統結構演示教學平臺A |
綜合 |
SB-QC339 |
|
43 |
組合式獨立懸架系統結構演示教學平臺B |
綜合 |
SB-QC340 |
|
44 |
汽車動力傳動系統實訓臺（前驅動式） |
大眾普桑 |
SB-QC341 |
|
45 |
汽車動力傳動系統實訓臺（后驅動式） |
豐田/金杯 |
SB-QC342 |
|
46 |
汽車綜合底盤實訓臺 |
五十鈴 |
SB-QC343 |
|
47 |
汽車綜合底盤實訓臺 |
豐田 |
SB-QC344 |
|
48 |
汽車后橋拆裝演示實訓臺（貨車） |
五十鈴 |
SB-QC345 |
|
49 |
汽車后橋拆裝演示實訓臺（轎車） |
奧迪/豐田 |
SB-QC346 |
